当纸和纸板受到外力拉伸时 ，，会爆发与之巨细相等、偏向相反的内力以抵消外力对它的作用 ，，这种反抗外力拉伸的能力就是抗张强度；； ；同时纸内纤维之间的连系受到破损 ，，纤维之间的距离爆发转变 ，，纸和纸板的尺寸也爆发响应转变 ，，这种形变的巨细用伸长率来权衡。 。

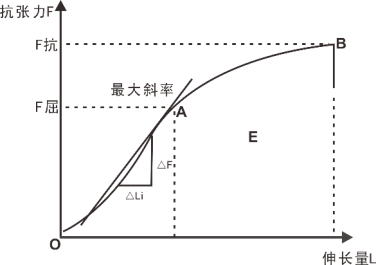

抗张强度是权衡纸和纸板反抗外力拉伸的能力。 。拉伸历程分两个阶段如图1所示：在OA阶段 ，，抗张力与伸长量基本呈正比关系；； ；AB阶段 ，，在载荷作用下爆发塑性形变 ，，抗张力与伸长量的比率减小 ，，其中A点对应屈服强度 ，，B点则为抗张强度。 。
权衡纸和纸板抗张性能的几个主要参数
（1）抗张强度
在标准试验方规则定的条件下 ，，单位宽度的试样断裂前所能遭受的最大张力。 。
（2）抗张指数
抗张强度除以定量。 ？？？拐胖甘硕康挠跋臁 。
（3）裂断长
假设将一定宽度的纸和纸板的一端悬挂起来 ，，盘算由其因自重而断裂的最大长度。 。裂断长抗张强度和定量有关 ，，是一项综合指标。 。
（4）裂断时伸长率
在划定的试验条件下 ，，试样断裂瞬间的伸长量与初始试验长度的比值。 。
（5）抗张能量吸收
单位面积的试样被拉伸至最大抗张力时所吸收的能量。 。抗张强度较大、伸长率较小的纸在包装时的破损水昭雪而比抗张强度小 ，，伸长率较大的纸张要严重。 。要使包装时破损小 ，，纸和纸板的抗张能量吸收 ，，即强韧性是一个很是主要的指标。 。
（6）抗张能量吸收指数
抗张能量吸收除以定量。 ？？？拐拍芰课罩甘硕康挠跋 ，，也是一项很是主要的综合指标。 。
（7）弹性模量
抗张力-伸长量曲线的最大斜率乘以初始长度再除以试样的宽度和厚度的乘积。 。弹性模量的值越大 ，，则纸和纸板的刚度越大 ，，在一定张力作用下爆发的弹性形变小。 。纸和纸板的弹性模量越大越有利于印刷。 。弹性模量大 ，，相同的印刷张力下纸张的形变量小 ，，可镌汰印刷质量问题 ，，提高印刷速率。 。
纸和纸板的抗张强度按GB/T 12914-2018《纸和纸板 抗张强度的测定（恒速拉伸法）》举行测定。 。
1、测试仪器及要领标准
GB/T 12914、ISO 1924-2、GB/T 2792、TAPPI T494
2、测试目的

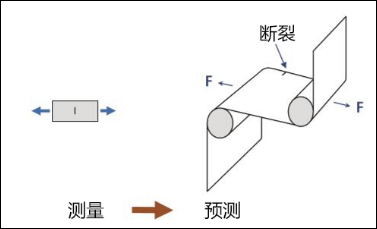

纸在上机运行时要包管一定的抗张强度和伸长率才华包管正常走纸 ，，否则会泛起断纸的征象。 。通过检测 ，，展望整卷纸的抗张强度如图2所示 ，，合理控制抗张强度 ，，为生产装备和印刷装备的牵引力设置提供参考数据。 。
图2展望整卷纸的抗张强度
3、测试原理和装备结构
本仪器测试原理可简述为：纸和纸板的抗张强度是指在划定的试验条件下 ，，单位宽度的纸和纸板被拉断时所受的最大张力 ，，以kN/m体现。 。

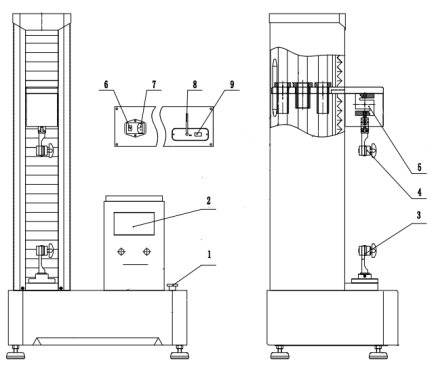

本仪器由机械传动、硬件电路、传感器、显示屏及丈量控制等部件组成。 。本仪器（以PN-TT300F智能机型为例）形状结构如图3所示。 。
1－急停 2－显示屏 3-下夹头 4－上夹头 5－传感器 6－电源开关 7－电源插座 8－天线 9-串口
图3 纸和纸板抗张强度测定仪结构示意图
4、试样的接纳、温湿处理及试样的准备
按 GB/T450 划定接纳试样。 。按 GB/T 10739 划定对试样举行温湿处理并在此大气条件下制备试样并举行试验。 。
从无损伤的纸和纸板试样上 ，，切取宽度为（15±0.1)mm ，，长度足够夹持在两夹头之间的试样条阻止用裸手接触位于两夹头之间的试样部分 ，，试验区域不得有水印、折痕和皱裙。 。若是必需包括水印。 。应在试验报告中注明。 。试样的两长边应平直 ，，在整个夹持长度内其平行度误差应不凌驾±0.1 mm。 。试样切口应整齐、无损伤。 。一次切取足够数目的试样条 ，，以包管在每个偏向（纵向或横向）各有 10 个有用的测定效果。 。注：注：某些纸张难以切齐 ，，可将两层或三层纸夹在较硬的纸（如证券纸）中形成一叠 ，，然后再切取试样。 。
如需测定抗张指数或抗张能量吸收指数 ，，则应按 GB/T 451.2 划定测定试样定量。 。如需测定弹性模量 ，，则应按 GB/T 451.3 划定测定试样厚度。 。
5、试验方法及要领
测试前 ，，仪器力值清零。 。设置夹头间距180mm ，，测试速率20mm/min。 。

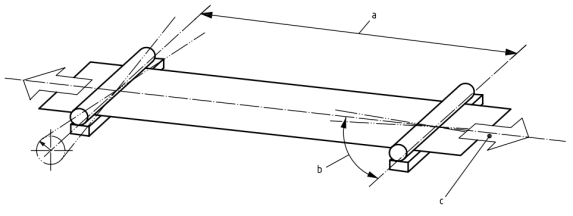

将试样夹在夹头上 ，，注重不应用手接触试样两夹持线之间的试验区域。 。建议处理试样时 ，，佩带一次性手套或轻质的棉手套。 。摆正并夹紧试样 ，，不留任何可觉察的松懈 ，，并且不爆发显着的应变。 。包管试样平行于所施加的张力偏向（见图4）。 。
a——两夹持线之间的夹角 ，，a=0°±1°。 。
b——试样中心线与夹持线的夹角 ，，a=90°±1°。 。
c——张力偏向 ，，与试样中心线平行 ，，夹角不大于1°。 。
图4 夹持线与试样的关系

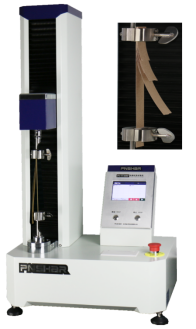

最先试验直至试样断裂。 。纪录所施加的最大抗张力 ，，从仪器上如图5所示直接读出断裂时伸长率（%)。 。
在要求的每个偏向（纵向或横向）各测试至少10个试样舍去所有在距夹持线 10 mm 规模内断的试样的试验数据。 。每个偏向上获得10个有用效果。 。若是 20%以上的试样在夹持线10mm规模内断裂 ，，则应检查试验仪 ，，如仪器有故障 ，，则舍弃所有试验效果并接纳调解步伐。 。在试验报告中注明在距夹持线10mm规模内断裂的试样数目。 。
图5纸和纸板抗张强度测试装备
6、效果盘算剖析
（1）抗张强度
按下式盘算抗张强度S ，，单位为千牛每米（kN/m）。 。
式中：F— 最大抗张力的平均值 ，，N；； ；b — 试样的宽度 ，，mm。 。
（2）抗张指数
按下式盘算抗张指数I ，，单位为牛顿每克（N·m/g）。 。
式中：w — 定量的定量 ，，g/m2。 。
（3）断裂时伸长率
按下式盘算每次试验的断裂时伸长率 ，，以断裂时伸长量与初始试验长度的比值（%）体现。 。
式中： — 断裂时伸长量 ，，mm；； ； — 试样的初始试验长度 ，，mm。 。
（4）裂断长
按下式盘算裂断长
，，单位为千米（km）。 。
（5）抗张能量吸收
按下式盘算抗张能量吸收Z ，，单位为焦耳每平方米（J/m2）。 。
（6）抗张能量吸收指数
（7）弹性模量

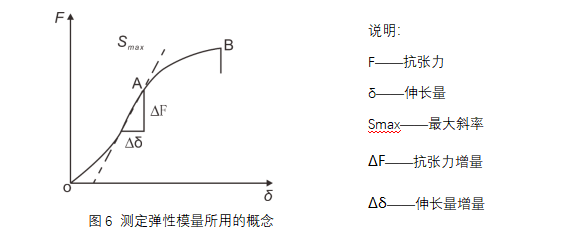

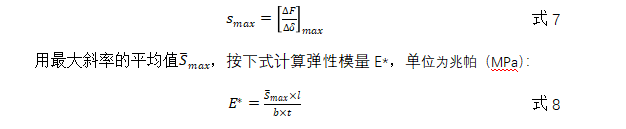

按下式盘算每个试样抗张力-伸长量曲线的最大斜率Smax（见图6） ，，单位为N/mm。 。
式中：l——试样的初始长度 ，，mm。 。t——试样厚度 ，，mm。 。
7、可能的过失操作及误差泉源
7.1 可能的过失操作
7.1.1 开机直接测。 。
本仪器属于电子仪器 ，，丈量前要预热30min以上 ，，使内部电子器件抵达热稳固平衡。 。
7.1.2 参数设置不准确。 。试样宽度、定量和测试速率均影响测试效果。 。试样宽度用于抗张强度的盘算 ，，定量用于抗张指数的盘算 ，，若是输入过失造成测试效果蜕化。 。
7.1.3 试样夹持是倾斜
试样夹持时倾斜 ，，轴线不与夹持具轴线平行 ，，容易造成向上的剖析力 ，，影响测试效果准确性。 。试样被夹持后,两条夹 ，，线应相互平行,其夹角 ，，凌驾1°。 。
7.2 主要误差泉源
7.2.1 压力丈量系统校准禁绝确。 。本仪器为高细密电子产品 ，，使用一段时间后 ，，由于电子元器件及传感用具的性能转变 ，，测试准确丈量准确度漂移 ，，从而会影响测试效果 ，，要按期对仪器举行校准。 。
7.2.2 测试速率
抗张强度测试一般使用20mm/min ，，误差为±5mm/min。 。
7.2.3 取样的影响
取样的质量直接影响测试效果 ，，取样精度越高 ，，测试数据更准确。 。以是 ，，抗张强度一般接纳专用切纸刀举行取样。 。
本文2023年10月 ，，揭晓于《纸箱天下》杂志
