一、短距压缩简介

纸和纸板的短距压缩强度是20世纪70年月开发出来的测试要领，，，，试样的自由矩仅有0.7mm，，，，试样受压后完全为塑性变形，，，，因此可真实反映边压强度。。。SCT是一种操作简朴、利便、快捷，，，，被以为是一种最可靠的要领。。。外洋常使用SCT体现短距压缩强度。。。由于箱纸板的短距压缩强度随着定量的加大而增添，，，，为了消除定量的影响，，，，便于差别定量（克重）箱纸板的较量，，，，标准中划定的是短距压缩指数。。。短距压缩指数就是短距压缩强度除以定量，，，，以（N·m）/g体现。。。

短距压缩强度的测定凭证GB/T2679.10-1993《纸和纸板短距压缩强度的测定法》举行。。。该标准等效接纳ISO9895:1989《纸和纸板短距压缩强度的测定法》，，，，适用于制造纸箱和纸盒的纸和纸板，，，，也适用于纸浆试验制备的纸页。。。

二、参考要领标准

GB/T 2679.10、ISO 9895、TAPPI T826

三、检测原理

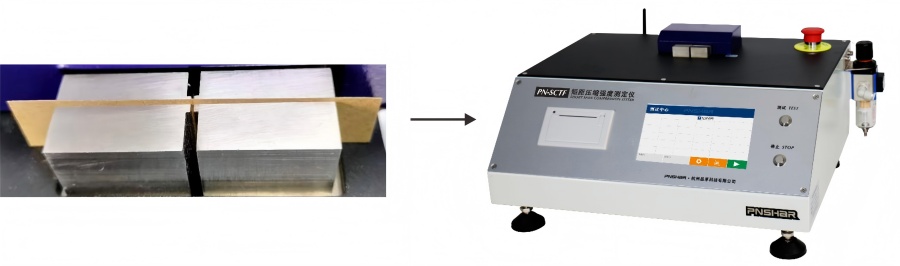

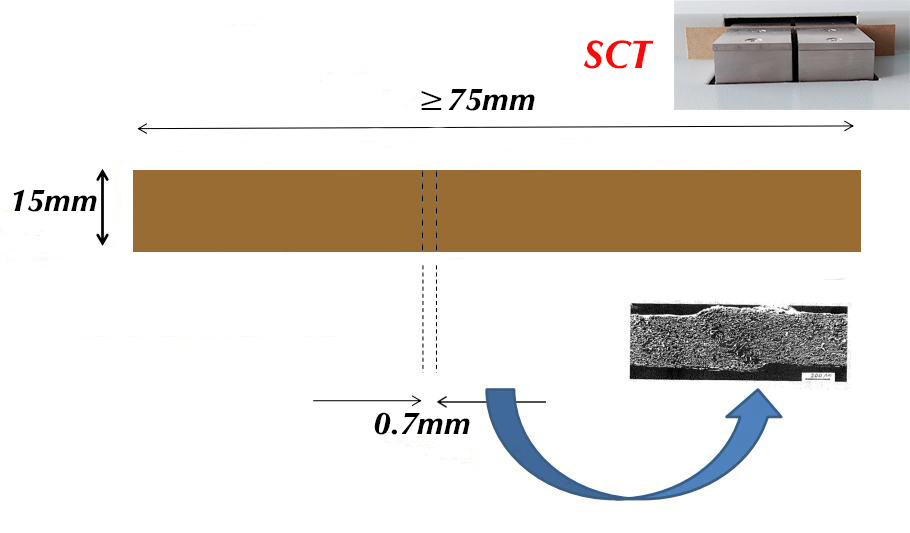

一条 15m 宽的试样夹在两个相距 0.7mm 的夹具间压缩，，，，直至破损，，，，测出最大压缩力，，，，并盘算出短距压缩强度。。。

图1 检测原理示意图

四、检测装备

  压缩强度试验仪由机械传动、硬件电路、传感器、显示屏、丈量控制及WiFi联网？？？？？？等部件组成。。。短距压缩强度测定仪（以PN-SCTF智能机型为例）形状结构如图2所示，，，，测试夹具示意图如图3所示。。。

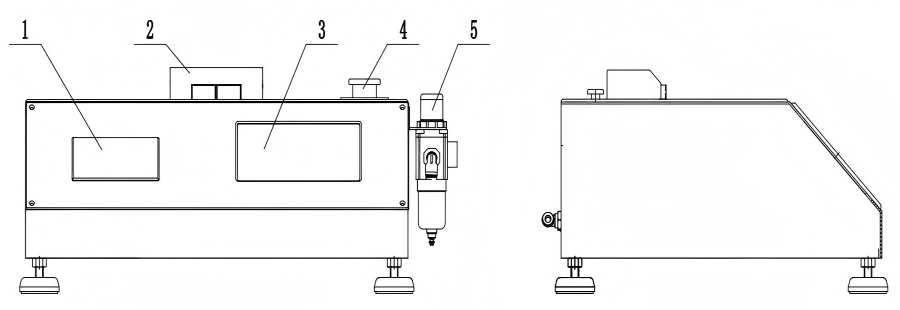

1－打印机   2－测试夹具   3－显示屏   4－急停按钮   5-调压阀

图2 PN-SCTF 短距压缩强度测定仪

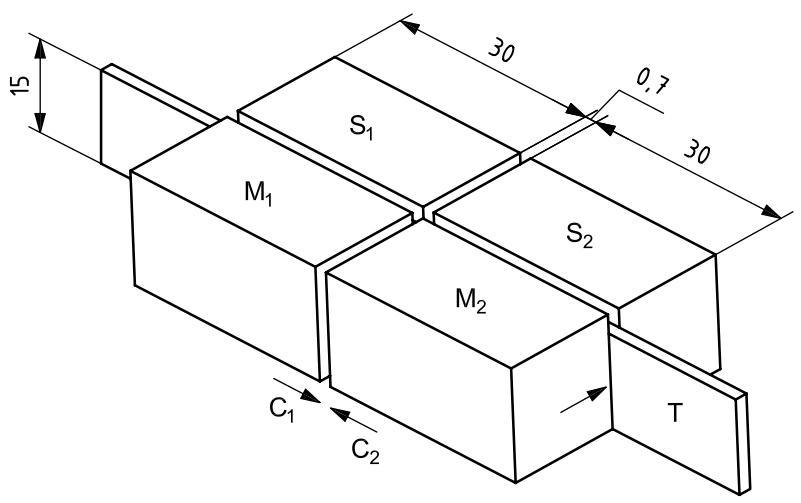

C—夹具移动的相对偏向；；；
；；；S—牢靠夹片；；；
；；；M—移动夹片；；；
；；；T—试样

图3 短距压缩试验仪夹具

五、测试历程

1. 试样接纳和处理

试样接纳按GB/T 450举行，，，，处理按GB/T 10739举行。。。

试样片的制备应在与温湿度处理相同的标准大气条件下举行，，，，从无损伤的纸样上切取75mm 长，，，，15±0.1mm 宽的纸条，，，，纸条的长边与纸的纵向平行时，，，，测出的为纵向压缩强度，，，，纸条的长边与纸的横向平行时则为横向压缩强度。。。切取足够的试样片，，，，应使每个偏向测 10 条。。。但对匀度欠好的纸和纸板，，，，当测 10 条的变异系数大于 10%时，，，，则应测定 20 条。。。

2. 选择夹持力

按划定要求选择夹持力，，，，夹持力为2300±500N，，，，默认选用0.25MPa的表压。。。

表1表压与夹持力对应关系

3. 测试

将试样放置在测试夹具，，，，按“测试”键启动测试，，，，以（3±1）mm/min的速率对试样举行挤压，，，，直至破损试样即阻止，，，，然后返回到起始位置。。。测试竣事，，，，屏幕显示测试效果。。。

图4 测试夹具示意图

4. 盘算

? 压缩强度

按式（1）盘算压缩强度：

式中：X — 压缩强度，，，，单位为千牛每米（kN/m）；；；
；；；

      F — 最大压缩力，，，，单位为牛顿（N）；；；
；；；

15 — 试样的宽度，，，，单位为毫米（mm）。。。

? 短距压缩指数

按式（2）盘算压缩指数：

式中：Y — 短距压缩指数，，，，N·m/g；；；
；；；   G — 试样的定量，，，，g/m²。。。

六、SCT与RCT的较量

 短距压缩SCT和环压强度RCT是我行业中使用最普遍的原纸抗压强度检测指标，，，，这两种强度要领检测原理差别。。。；；
；；；费骨慷萊CT比SCT早几十年，，，，该要领保存压缩时试样弯曲变形、受压边沿破损及弯成环形爆发应力等问题，，，，并且RCT试样伸出试样座的高度即自由矩高达6.35mm，，，，在试样受压历程中处于假弹性变形规模内，，，，反映边压强度的可靠性差些。。。

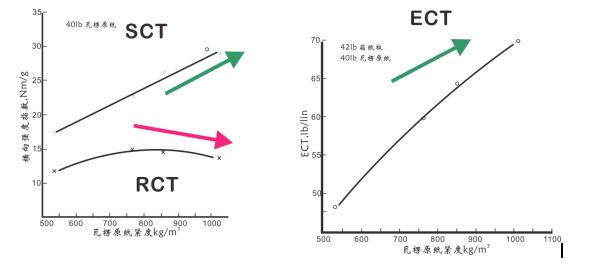

研究批注，，，，相同定量的瓦楞原纸，，，，随着紧度的增添，，，，横向SCT和横向RCT强度变形趋势差别。。。横向SCT，，，，随着紧度的增添，，，，横向强度指数增添；；；
；；；横向RCT，，，，随着紧度的增添，，，，在紧度规模750～850kg/m3时，，，，横向强度指数抵达最大值，，，，紧度再增添，，，，RCT强度 值反而下降，，，，如图5-a所示。。。而相同瓦楞原纸做成的单瓦楞纸板，，，，其边压强度ECT随着纸张紧度的增添而增大，，，，即现实纸板的ECT同纸张横向SCT的增添趋势相同，，，，如图5-6所示。。。

图5 SCT、RCT和ECT和紧度的关系

由此可见，，，，SCT短距强度随着紧度的增添线性增添，，，，而RCT环压强度随着定量的增添而增添但非线性，，，，见图6所示。。。

图6 SCT、RCT和定量的关系

从1980年最先，，，，在天下规模内，，，，短距压缩（SCT）逐渐取代环压强度（RCT）。。。在美国，，，，有些人只用RCT，，，，另外一些人只用SCT，，，，尚有些人两种均用，，，，SCT主要用于低定量，，，，RCT主要用于高定量；；；
；；；在欧洲，，，，SCT把持天下；；；
；；；在亚洲，，，，险些只有RCT；；；
；；；在澳大利亚，，，，正在从RCT转向SCT。。。

七、可能的过失操作及误差泉源

7.1 可能的过失操作

7.1.1 开机直接测

本仪器属于电子仪器，，，，丈量前要预热30min以上。。。

7.1.2 取样偏向差池

纸条的长边与纸的横向平行，，，，测出的为横向压缩强度；；；
；；；纸条的长边与纸的纵向平行，，，，测出的为纵向压缩强度。。。一般MD压缩强度大于CD压缩强度。。。

7.1.3 未使用专用取样器

试样宽度加入短距压缩强度的盘算，，，，以是一定要选用专用取样器，，，，包管取样宽度误差±0.1mm。。。

7.1.4 试验前未举行温湿度处理

纸制品具有的亲水性的特征，，，，其压缩性能容易受周围情形的温度、湿度的影响。。。

7.2 主要误差泉源

7.2.1 压力丈量系统校准禁绝确

本仪器高细密电子产品，，，，使用一段时间后，，，，由于电子元器件及传感器的性能会爆发转变，，，，从而影响测试效果，，，，以是要按期举行校准。。。

7.2.2 取样的影响

取样的质量直接影响测试效果，，，，取样精度越高，，，，测试数据更准确。。。

本文2024年3月，，，，揭晓于《纸箱天下》杂志
