弯曲挺度是在划定的试验条件下,纸和纸板在弹性变形规模内受力弯曲时所需要的力或力矩，
，，，，，反映纸张的挺硬或柔软水平。。
。。。弯曲挺度使纸或纸板具有了抗弯、抗压、抗扭矩的能力。。
。。。作为一个主要的物理性能指标，
，，，，，挺度的巨细与纸制品的加工成型以及应用有亲近的关系。。
。。。一般而言，
，，，，，纸板的挺度越好，
，，，，，纸机的运转性越好，
，，，，，越有利于产品的生产和处理，
，，，，，反之则会造成纸板的印刷褶皱，
，，，，，套印禁绝等问题。。
。。。在包装纸板中，
，，，，，较高的弯曲挺度使纸板有一定的刚度和强度,提高了纸箱抗凸出的能力，
，，，，，以提升内容物的
；；に。。
。。。

影响纸和纸板弯曲挺度的影响因素有许多。。
。。。对纸张而言，
，，，，，其挺度值与原纸的弹性模量和纸张的厚度有关，
，，，，，其中弹性模量的巨细与纸页纤维的结协力和成型手艺有亲近关系;对多层包装纸板而言，
，，，，，挺度的巨细与各纸层的挺度巨细有关。。
。。。纸板外层纸张抗拉伸和压缩的能力对纸板挺度的影响最大，
，，，，，随着纸层向中性层的靠近，
，，，，，该纸层对挺度的作用越来越小。。
。。。

用于测定纸和纸板弯曲挺度的要领有许多，
，，，，，如静态弯曲法(包括 Taber 法和匀速弯曲法)、Instron 法、Gurley 法、共振法、Clark法。。
。。。在日常检测中，
，，，，，实验室多接纳静态弯曲法作为挺度的丈量要领。。
。。。

静态弯曲法凭证国标GB/T22364-2018《纸和纸板 弯曲挺度的测定》 的划定举行。。
。。。该标准修改接纳ISO 2493-1：2010。。
。。。适用于制造纸箱和纸盒的纸和纸板。。
。。。适用于弯曲挺度为20mN～10000mN的纸和纸板。。
。。。

一、参考要领标准

GB/T 22364、GB/T 2679·3 、ISO 2493.1

二、检测原理

在划定的弯曲长度(50mm或10mm)下,用将一端被夹持的试样弯曲到划定角度所需的弯曲力的平均值体现弯曲挺度。。
。。。

三、检测装备

试验仪由机械传动、硬件电路、传感器、显示屏、丈量控制及WiFi联网？？？？？？等部件组成。。
。。。电脑挺度测定仪（以PN-ST500F智能机型为例）形状结构如图1所示，
，，，，，测试夹具示意图如图2所示。。
。。。

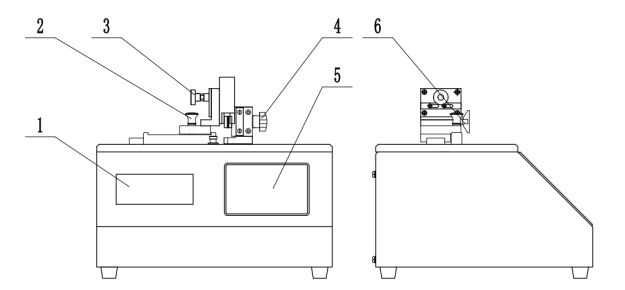

1－打印机 2－弯曲长度牢靠插销 3－距离调理旋钮 4－试样夹紧旋钮 5－显示屏 6－传感器

图1 PN-ST500F 电脑挺度测定仪

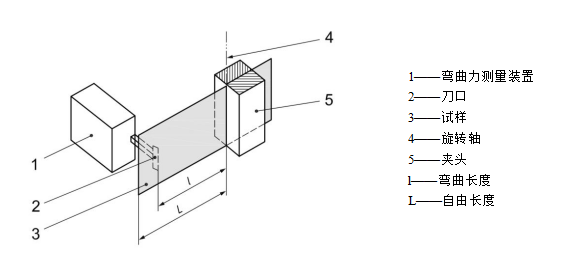

图2 电脑挺度测定仪夹具

四、测试历程

1. 试样接纳和处理

试样接纳按GB/T 450举行，
，，，，，处理按GB/T 10739举行，
，，，，，并在此大气条件下举行试样制备和试验。。
。。。

2. 试样制备

测定纵、横向挺度时,与试样长度一致的偏向为测定偏向。。
。。。试样的测试区域不应有褶皱、折痕肉眼可见的损伤或其他缺陷。。
。。。如测试区域包括水印,应在试验报告中注明。。
。。。标记试样正反面,以确保正反两面获得相同数目的测试效果。。
。。。高扭曲和卷曲的试样可能得出不可靠的效果,拉直卷曲或扭曲的试样均可能对原质料造成损坏。。
。。。在每个试验偏向切取至少10片试样,试样宽度为38.0mm,长度至少80mm(弯曲长度为50 mm)。。
。。。如使用较短的弯曲长度,试样长度应至少为40mm(弯曲长度为10mm)。。
。。。

3. 测试

如需丈量弯曲挺度指数,按GB/T451.2划定测定试样的定量。。
。。。

在50.0mm弯曲长度下举行试验（设置弯曲长度50mm）。。
。。。将试样放入夹头,确保试样对齐并以划定的自由长度伸出夹头。。
。。。 将仪器的弯曲角度设定为15°(设置时间3s)。。
。。。测试前不应以任何方式弯曲试样,对任何试样的测试不应凌驾一次。。
。。。为获得准确的弯曲角度,试验前应确保刀口线与试样外貌接触但差池试样施加任何力。。
。。。

若是最大弯曲力在试样弯曲到15°前泛起,或在测试历程中泛起断裂、扭结或褶皱,应舍弃试验效果。。
。。。若是凌驾10%的试样泛起这种情形,应使用7.5°的弯曲角度,并应在试验报告中注明所使用的弯曲角度。。
。。。

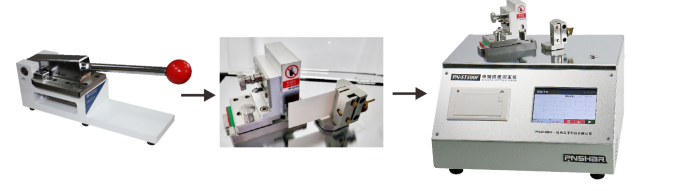

图3 纸和纸板弯曲挺度测试装备

按【测试】键，
，，，，，启动测试，
，，，，，弯曲至设置角度，
，，，，，阻止测试，
，，，，，夹头复位，
，，，，，屏幕显示测试效果。。
。。。

测准时试样正反面弯曲试验的数目应相同。。
。。。对每个测试偏向,在划定的弯曲角度下,应至少测试10个试样并获得10组有用数据。。
。。。试样从仪器夹头上取下后不得再次使用。。
。。。

4. 盘算和效果体现

? 弯曲挺度

对每个试验偏向,以所有弯曲力有用数据的平均值盘算弯曲挺度及标准误差。。
。。。

报告每个偏向的弯曲挺度,单位为牛顿（N）或毫牛顿(mN),保存三位有用数字。。
。。。

? 弯曲挺度指数

按式（1）盘算每个试验偏向的弯曲挺度指数：

式中：

B₁ — 弯曲挺度指数，
，，，，，单位为N·m⁶/g³
；；

B — 弯曲力值，
，，，，，单位为N
；；

G — 试样的定量，
，，，，，单位为g/m²。。
。。。

报告每个试验偏向的弯曲挺度指数,保存三位有用数字。。
。。。

七、可能的过失操作及误差泉源

7.1 可能的过失操作

7.1.1 开机直接测。。
。。。

本仪器属于电子仪器，
，，，，，丈量前要预热30min以上。。
。。。

7.1.2 放置试样时，
，，，，，裸手拿住靠近夹头部位

不应用裸手接触试样靠近夹头部位的区域,这一区域水分含量的转变会影响到试验效果。。
。。。

7.1.3 差别弯曲长度的效果相交流算

对弯曲挺度太低以至于在此弯曲长度下无法测定的试样,可使用10.0mm的弯曲长度。。
。。。这种情形下,应在试验报告中注明所使用的弯曲长度。。
。。。注:使用差别弯曲长度获得的效果不可相交流算。。
。。。

7.1.4 试验前未举行温湿度处理

纸制品具有的亲水性的特征，
，，，，，其压缩性能容易受周围情形的温度、湿度的影响。。
。。。

7.2 主要误差泉源

7.2.1 压力丈量系统校准禁绝确

本仪器高细密电子产品，
，，，，，使用一段时间后，
，，，，，由于电子元器件及传感器的性能会爆发转变，
，，，，，从而影响测试效果，
，，，，，以是要按期举行校准。。
。。。

7.2.2 取样的影响

取样的质量直接影响测试效果，
，，，，，取样精度越高，
，，，，，测试数据更准确。。
。。。

本文2024年6月，
，，，，，揭晓于《纸箱天下》杂志
